BLOG 9 Router On Stick

Assalamualaikum wr.wb
Salam Juossss

Karena di blog 7 dan 8 sebuah PC hanya bisa melakukan Ping ke satu VLAN, kurang lengkap kayaknya😂

Oleh karena itu, diblog 9 ini aku akan bahas tentang materi Router On Stick.

"Apasih Router On Stick?"

Router On Stick adalah dimana kita ingin menghubungkan 2 vlan yang berbeda dengan menggunakan satu perangkat layer 3 berupa Switch Multilayer ataupun Router.
Lanjut Lab..

1. Setup Topologi

• Kita tambahkan di topologi satu Router yang akan menjadi Router On Stick


•  Sebelumnya di vlan 20 IP PC C,D,G dan H 192.168.1.x/24. Ganti jadi 192.168.2.x/24😂

Setup seperti gambar dibawah ya....

2. Kita harus konfigurasi Router kita.

Disini router akan kita fungsikan sebagai gateway untuk vlan 10 dan 20 agar bisa difungsikan sebagai gateway vlan.

•  Aktifkan interface router, karena default nya mati

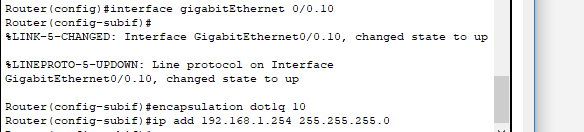

•  Buat subinterface untuk melewatkan vlan

3. Konfigurasikan Trunk di Switch Atas yang terhubung ke Router

Kita hanya perlu set trunk di switch yang mengarah ke router karena antara switch atas dan bawah sudah di trunk (Blog 8)

4. Karena sebelumnya kita sudah menambahkan IP di Blog 7 dan 8. Kita hanya tambahkan IP Gateway di PC:

• Vlan 10 (PC A,B,E dan F) = 192.168.1.254
• Vlan 20 (PC C,D,G dan H) = 192.168.2.254

5. Tes ping antara PC beda Vlan, antara PC A( Vlan 10) ke PC C(Vlan 20)

 Hasil Akhir Replly 😂Sekaligus menyudahi blog 9
Semoga bermanfaat
Wassalamualaikum wr.wb
